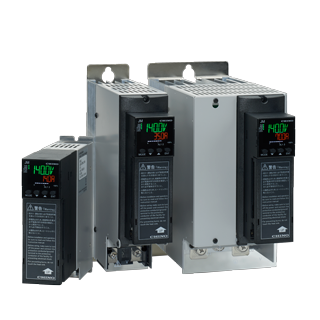

單相晶閘管調節器JM系列
JM系列是單相晶閘管調節器，接收來自控制器，PLC和手動定位器的信號，并調節供給電爐加熱器的功率。
可提供額定電流10 A至150 A的七種類型，因此可根據加熱器額定值選擇容量。
緊湊型整體式它是一體式
配置，標準顯示單元安裝在主機上。440 V AC兼容
僅限主機，支持主電路電源440 V AC。前視圖很容易看到。易于
設置在主機設置顯示中，您可以檢查運行狀態并設置參數。
兩種控制方法（相位控制/分度控制）和三種類型的反饋方法（電壓/電流/功率）可用于在控制方法和反饋方法之間切換。
| 階段數 | 單相 |
|---|---|
| 額定電流 | 10,20,30,50,75,100和150 A（一種稱號） |
| 額定電壓 | 200/220 / 240V AC |
| 額定頻率 | 50/60 Hz（自動切換） |
| 輸入信號 | 的4?20mA DC，0?10V DC，0?5V DC，1?5V DC， 邏輯輸入端（L：0.0V DC≦輸入≦1.5V DC，H：4.0V DC ≦ 輸入≦10.0V DC） |
| 輸出范圍 | 額定電壓的0至98％ |
| 適用負載 | 電阻負載，感性負載（變壓器初級側控制，僅相位控制） |
| 輸出控制方法 | 相位控制/分度控制（可按型號切換） |
| 過流保護 | 運行在額定電流的120％或更高時停止 |
| 外部尺寸 | H190×寬48×D163mm（10A ， 如果為20A） H270×寬60×D239mm（如果為?75A 30A） H270×W120×D274mm（如果對于100A?150A） |
