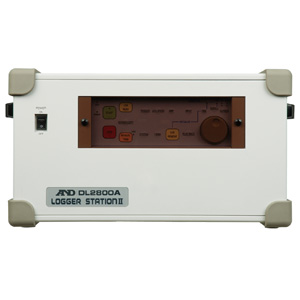

藤野代理日本AND 愛安德最新數據采集設備DL 2800 A（Logger stationⅡ）
AND藤野代理藤野代理日本AND 愛安德最新數據采集設備DL 2800 A（Logger stationⅡ） 藤野代理日本AND 愛安德最新數據采集設備DL 2800 A（Logger stationⅡ） 藤野代理日本AND 愛安德最新數據采集設備DL 2800 A（Logger stationⅡ）
數據記錄儀|工業測量設備數據采集設備DL 2800 A（Logger stationⅡ）
在網絡上，獨立。
可以直接從傳感器輸入各種信號的數據記錄器！
*
制造商等對可用USB存儲器沒有限制。但是，由于無法執行認證處理，因此無法使用具有安全功能的存儲器。請使用沒有安全功能的。
尤其是，由于用戶無法使用密碼輸入窗口，因此用戶無法使用開始菜單（資源管理器），因此無法使用密碼輸入窗口。
即使密碼輸入窗口自動啟動，您也需要連接USB鍵盤輸入密碼。
目錄
使用說明書DL2800A
使用說明書放大器單元AP11系列
特點
網絡上的遠程操作和測量
結合可選軟件“Unifier”，可以在以太網上遠程控制多臺DL 2800 A（最多8臺）并執行各種測量
獨立測量也是可能的

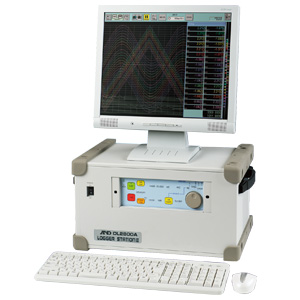

只需連接PC顯示器或USB鼠標即可輕松操作，靈活處理獨立測量
各種測量模式被安裝
安裝三種測量模式：用于高速現象的記錄記錄模式，用于長時間測量的HD記錄模式，以及結合這些模式的多記錄模式
可以從傳感器直接輸入
可通過11種豐富的輸入單元（AP amp）直接從傳感器輸入電壓，振動，失真，溫度，壓力，旋轉脈沖等信號，
高速/長時間錄制兼容
它可以用高速直流放大器對2μs進行采樣。記錄速度10毫秒，最大輸入通道數最多32通道可記錄數據約60天
多通道測量
最大輸入32個通道（16個插槽）。另外，可以輸入16種邏輯來測量各種定時信號
AP功放系列繼承
RA系列AP放大器可以照原樣使用。每個放大器都帶有隔離輸入的插件，因此您可以輕松地進行交換
可以安裝機架（可選）
它可以通過安裝適配器（選件）整合到19英寸機架中。易于維護，因?yàn)閮?nèi)置高清可以在整合時從正面移除
同步功能（選項）
在記憶記錄模式下，可以通過同步多個DL 2800 A（最多10個）和同步單元（選件）來測量多個通道，
規范
| 通道數 | 32個通道（16個插槽）+主體邏輯16個輸入 | ||
|---|---|---|---|
| 存儲設備 | 內部存儲器：32兆瓦，內部硬盤（HD）：40 GB（包括系統區域5 GB） 使用USB端口的USB存儲器 | ||
| 接口 | 以太網（10BASE-T / 100BASE- TX）... 控制<標準>到的通信命令 USB鼠標，USB存儲器，2端口<標準> RS-232C ...控制或UPS關機到通信命令<選項> | ||
| 采樣速度 | 最快為2μs（500K樣本/秒）?（※由其中記錄驅動器和記錄的信道數） | ||
| 測量模式（記錄功能） | 記憶錄制模式/高清錄制模式/多重錄制模式選擇 | ||
| 記憶錄制模式 | 測量數據通過觸發記錄在內部存儲器中。主要用于測量高速現象/突然現象 | ||
| 內存容量 | 32MW（※ 32CH使用在時間：1MW / CH） | ||
| 內存分區 | 1，2，4，8，16，32，64，128 | ||
| 測量操作 | 一次/重復/無盡 | ||
| 高清錄制模式 | 測量數據實時記錄在內置HD中。主要用于長時間測量 | ||
| 錄音容量 | 最大35 GB | ||
| 測量開始條件 | 從開始鍵/設置時間開始 | ||
| 測量操作 | 正常/響鈴（重復錄制設定的時間） | ||
| 錄音方法 | 示例...記錄每個記錄速度的數據 峰值...記錄每個記錄間隔2μs采樣期間的最大值和最小值 | ||
| 多種錄制模式 | 內存錄制和高清錄制相結合的模式。同時記錄穩態現象和突然現象是可能的 | ||
| 監視器輸出 | XGA（模擬RGB，1024×768點） | ||
| 使用環境 | 溫度5?40℃，濕度35?80％RH （不結露，30℃以上的濕度為45％以下） | ||
| 電源 | AC 90至264 V，頻率50/60 Hz | ||
| 功耗 | 高達約170 VA（內置2個單元的高速DC放大器16個單元，使用USB端口時） | ||
| 外部尺寸 | 大約包括W431×H244×D307毫米※角墊，其他突起不包括在內 | ||
| 塊 | 僅主體：10.5千克或更少 主單元+選件單元+ 2通道高分辨率直流功率放大器12單元內置：13.5千克或更少 | ||

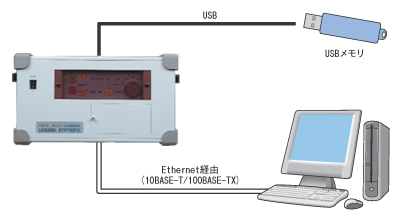

與PC連接
記錄在DL2800A上的數據可以通過USB存儲器或網絡讀入電腦。計算，報告準備，文件轉換可以使用選購的PC軟件“Unifier NS 3000系列”進行。
可用錄制時間 藤野代理日本AND 愛安德最新數據采集設備DL 2800 A（Logger stationⅡ）
| 采樣速度 | 內部存儲器（32兆瓦） | 硬盤（35 GB）* 1 | USB存儲器（512 MB）* 1 | |||
|---|---|---|---|---|---|---|
| 1 ch | 32 ch | 1 ch | 32 ch | 1 ch | 32 ch | |
| 2μs | 1.1分鐘 | 2.1秒 | 9.7小時 | - | - | - |
| 5μs | 2.8分鐘 | 5.2秒 | 24小時 | - | - | - |
| 20μs | 11分鐘 | 21秒 | 四天 | 3小時 | - | - |
| 50微秒 | 28分鐘 | 52秒 | 10天 | 7.6小時 | - | - |
| 100微秒 | 56分鐘 | 1.8分鐘 | 20天 | 15個小時 | - | - |
| 500微秒 | 4.7小時 | 8.7分鐘 | 101天 | 3.2天 | - | - |
| 1毫秒 | 9.3小時 | 17分鐘 | 203天 | 6.3天 | 3天 | 2小時 |
| 50毫秒 | 19天 | 15個小時 | 28年 | 316天 | 148天 | 4.6天 |
| 100毫秒 | 39天 | 29個小時 | 56年 | 1.7年 | 第296天 | 9.3天 |
可記錄時間是一個計算值。
※1是整數的樣本申報時的計算值。在提交高峰時，可記錄時間減半。
PC軟件
在遠程辦公室計算機上控制DL 2800 A.
通過以太網，DL2800A的到個人計算機的數據的實時傳輸
（最快為100μs，可連接到DL2800A的高達8個單位）復制數據顯示（波形，XY，數據）
CSV轉換和簡單的報告創建記錄的數據
豐富的操作功能
通道間操作，功率，平方根，絕對值，常用對數，指數，均方根值，三角函數，移動平均值
選項單位 藤野代理日本AND 愛安德最新數據采集設備DL 2800 A（Logger stationⅡ）
| 項目名稱 | 格式 | 標準 |
|---|---|---|
| 遠程單元 | RA 23-144 | 通過外部信號啟動/停止供紙 |
| RS-232C設備 | RA 23-142 | 用于通過通訊命令進行控制或通過不間斷電源關閉 |
| 交流電橋供電單元 | RA 23 - 143 | 用于2CH AC應變放大器的橋式電源 |
| 同步單元 | RA 28-132 | 對于多個DL 2800 A（最多10個）的同步測量， |
放大器單元 藤野代理日本AND 愛安德最新數據采集設備DL 2800 A（Logger stationⅡ）
| 項目名稱 | 格式 | 采樣速度 | 決議 | 使用 |
|---|---|---|---|---|
| 2ch高分辨率直流放大器 | AP11-101 | 10μs | 16位 | 直流放大器用于高分辨率測量 |
| 2通道高速直流放大器 | AP11-103 | 1μs | 12位 | 直流放大器用于高速測量 |
| 2ch零點抑制放大器 | AP11-111 | 10μs | 16位 | DC放大器，用于取消輸入信號的偏移分量并提取信號的變化 |
| 2ch FFT放大器 | AP11-102 | 10μs | 16位 | 直流和振動放大器防止高頻元件纏繞 |
| 事件放大器 | AP11-105 | 1μs | - | 放大器記錄電壓H，L或接觸開關 |
| 2ch TC·DC放大器 | AP11-106A | 10μs | 15位 | 熱電偶（R·T·J·K·W），電壓輸入放大器 |
| TC·DC放大器 | AP 11 - 107 | 10μs | 14位 | 熱電偶（R·T·J·K），電壓輸入1通道放大器 |
| 2通道交流應變放大器* 2 | AP11-104A | 10μs | 16位 | 抗外部噪聲的失真放大器（交流電橋法） |
| 2ch直流應變放大器 | AP 11-110 | 10μs | 16位 | 直流橋式失真放大器 |
| 2ch振動·RMS放大器 | AP 11-109 | 10μs | 16位 | DC和振動放大器，可以測量信號的有效值 |
| F / V轉換器 | AP 11-108 | 10μs | 12位 | 將頻率（脈沖）轉換為電壓的放大器 |
* 2需要可選交流電橋電源裝置（RA23-143）。
