- 型號：
172系列-投影儀

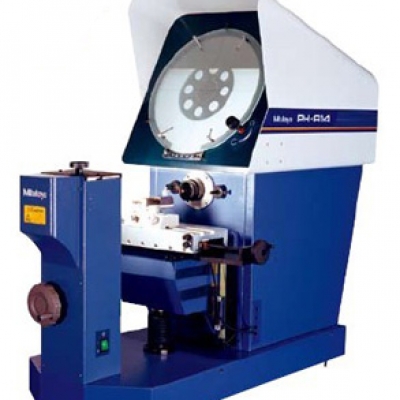

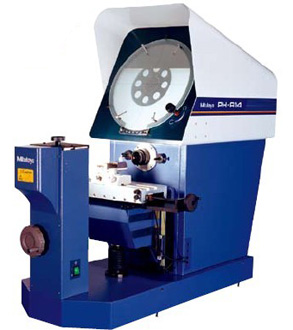

日本三豐品牌 MITUTOYO 172-810 投影儀
特點：
1、采用水平光學系統得臺式投影儀。
2、適于螺紋間距測量——工件旋轉時，圖像不會產生毛邊或扭曲。
3、日光屏顯示正像*。（*倒像：PH-14A）。
4、直徑為356mm的投影屏幕帶有十字交叉細線參考線，易于校正。
5、1´或0.01°數顯角度測量（PH-3515F）。
6、載重工件臺和光柵尺配合使用，確保快速、高精度測量。
7、內置XY計數器（PH-3515F）。
技術參數：
投影圖像：正像（倒像：PH-A14）
投影屏幕（選件）
有效直徑：356mm（14″）
屏幕材料：精細磨砂玻璃
屏幕旋轉：±360°，微調和夾緊
角度分度值：數顯計數器（LED）*，分辨率：1´或0.01°（可轉換），范圍：±370°，ABS/INC模式轉換，調零 [*游標尺(分度值: 1´):PH-A14]
參考線：十字交叉細線
投影鏡頭：10X[172-184(172-011:PH-A14)] 可選：5X, 20X,50X,100X（20X,50X,100X:PH-A14）
放大精度
輪廓照明：±0.1%以下
表面照明：±0.15%以下
最大工件高度：參見投影能力（H）以下
輪廓照明
光源：鹵素燈泡（24V,150W）
光學系統：遠心系統
功能：2-step高/低亮度轉換、吸熱光片、冷卻風扇
表面照明
光源：鹵素燈泡（24V,150W） （24V,150W：PH-A14）
光學系統：垂直照明
功能：可調冷凝鏡片、2-step高/低亮度轉換、吸熱光片、冷卻風扇
調焦：手動調焦
分辨率：0.001mm或.0001″/0.001mm（使用KA計數器選件:PH-A14）
電源：100-240V AC,50/60Hz
重量： 150kg(140kg:PH-A14)
投影能力：
PH-3515F 單位（mm）
倍率
5X
10X
20X
50X
100X
視場范圍
70.6
35.3
17.65
7.06
3.5
L
175
235
235
80
109
W
160(64)
93(35)
40
14.6
9.5
D
152.4
152.4
116
30.4
19
( ):使用表面照明
PH-A14 單位（mm）
倍率
10X
20X
50X
100X
視場范圍
35.6
17.3
7.12
3.56
L
235
235
80
109
W
93
40
14.6
9.5
D
130
116
30.4
19
選件：
172-145：5X投影鏡頭組*
172-384：10X投影鏡頭組
172-173：20X投影鏡頭組*
172-165：50X投影鏡頭組*
172-166：100X投影鏡頭組*
172-012：20X投影鏡頭組**
172-013：50X投影鏡頭組**
172-014：100X投影鏡頭組**
172-133：垂直表面照明裝置
172-116：標準刻度尺（50mm）
172-117：標準刻度尺（2″）
172-118：讀數尺（200mm）
172-161：讀數尺（300mm）
172-119：讀數尺（8″）
172-162：讀數尺（12″）
932105：罩面圖套裝（12片）
172-286：綠色濾光片
512305：鹵素燈泡（24V,150W）
12BAA637：鹵素燈泡（24V,200W）*
172-142：中心架
172-143：中心架提升裝置
172-144：旋轉夾鉗（最大工件直徑：60mm）
172-234:帶夾鉗的V型塊（最大工件直徑：50mm）
172-132：垂直支架
172-001：修整鋸片測量夾具
172-002：切削鋸片測量夾具
*僅適于PH-3515F
**僅適于PH-A14
性能參數：
型號
PH-3515F
PH-A14
貨號
172-847*
172-810**
XY工作臺行程范圍
254×152mm
200×100mm
測量方法
線性編碼器
線性編碼器
快速釋放機制
X軸
——
XY工作臺面尺寸
450×146mm
407×153mm
旋轉功能
±10°
——
最大工作臺載重
45kg
45kg
備注
——
——
*為區分交流電源電纜，在貨號后加上以下后綴：A適于UL/CSA,CEE適于BS,CED適于CEE,D適于CEE,DC適于CCC,E適于BS,K適于EK,無后綴適于JIS/100V
注：D和E與CE不兼容
**為區分交流電源電纜，在貨號后加上以下后綴：A適于UL/CSA,D適于CEE,E適于BS,無后綴適于JIS/100V
尺寸圖片：單位（mm）
